Rivoluzione Off-Grid Legale: Come Abbinare SMA Sunny Island con Batterie NFPP H2W

Nel panorama del fotovoltaico residenziale e commerciale, molti professionisti si scontrano con un limite normativo importante. Gli inverter per l'accumulo nati per sistemi ad isola (off-grid) o di backup, come l'eccellente SMA Sunny Island, spesso non possiedono la certificazione CEI 0-21 richiesta dal distributore di rete in Italia. Di conseguenza, installarli in parallelo alla rete pubblica è illegale e bloccato dal gestore di rete.

Esiste tuttavia una soluzione tecnica ingegnerizzata. Attraverso l'uso di un quadro di commutazione automatica (ATS) e l'abbinamento mirato con un inverter, è possibile creare un sistema in grado di cedere l'energia in rete legalmente, caricare le batterie esclusivamente dal surplus solare e operare in isola pura.

Aggiungendo a questa architettura la tecnologia delle batterie di ultima generazione NFPP H2W, si ottiene un impianto sicuro, duraturo ed estremamente efficiente.

Lo Schema Unilineare del Sistema: La "Barriera" Elettrica

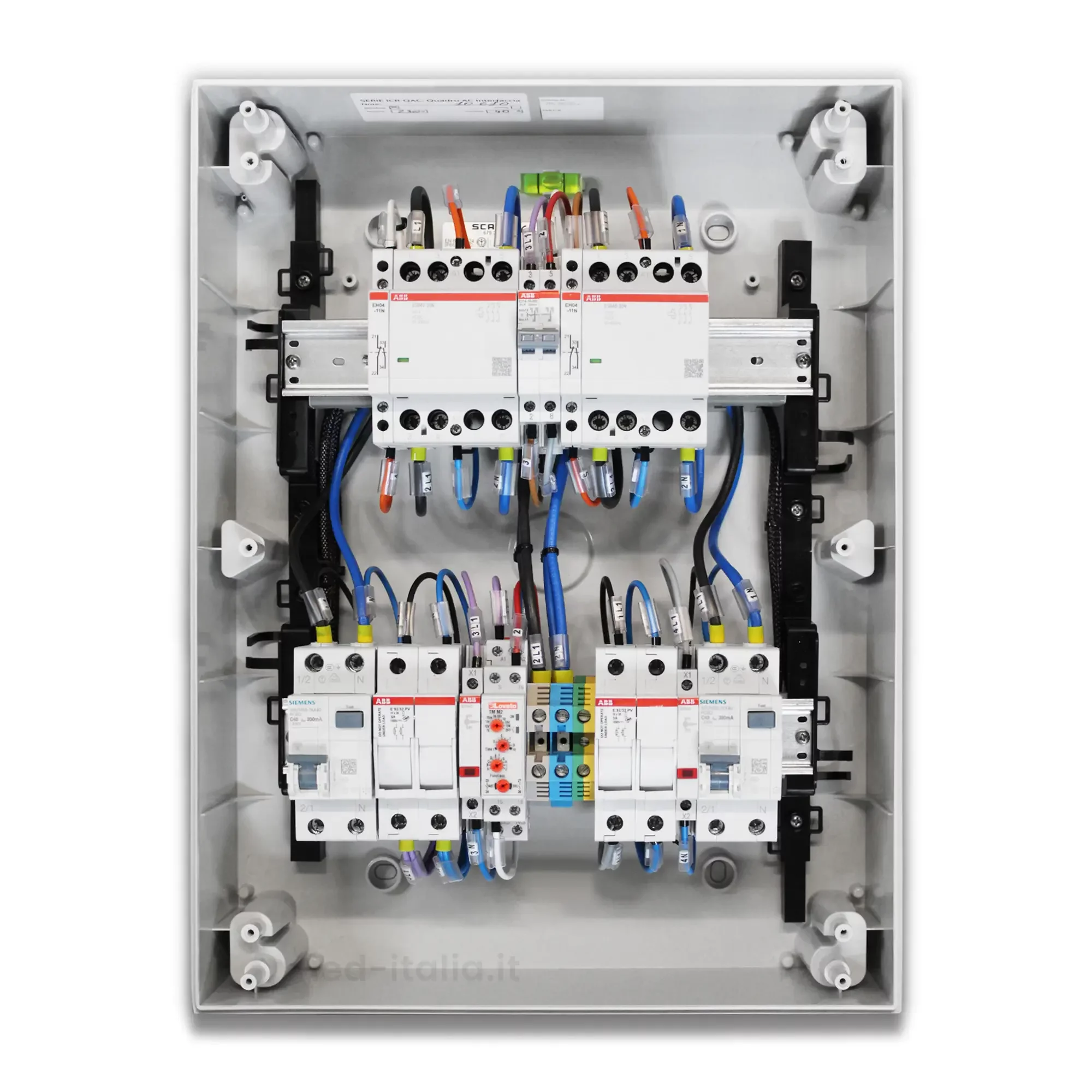

La conformità normativa alla CEI 0-21 si ottiene applicando una separazione fisica con trasformatore di isolamento e logica tra l'inverter SMA e la rete pubblica. Per fare questo, l'inverter e i carichi di casa vengono spostati a valle di un quadro ATS (come lo SKU QSC8, equipaggiato con componentistica Siemens da 40A).

Il Cuore dell'Accumulo: I Vantaggi delle Batterie NFPP H2W

Scegliere la chimica corretta per un sistema ad isola dinamico è fondamentale. Le vecchie batterie al piombo richiedono troppa manutenzione e i classici moduli al litio soffrono di rischi legati alla stabilità termica. La tecnologia NFPP H2W (Sodio-Nichel-Ferro-Fosfato) ridefinisce gli standard industriali:

• Sicurezza intrinseca assoluta: La chimica basata sui canali del sodio azzera i rischi di thermal runaway (instabilità termica) e incendio. È la scelta ideale per installazioni all'interno di centralini IP65 civili o industriali.
• Ciclo di vita raddoppiato: Supportano tra i 6.000 e gli 8.000 cicli di carica e scarica completi senza degradazione lineare evidente. Rappresentano un asset ammortizzabile a lunghissimo termine.
• Resistenza termica estrema: Lavorano ad alta efficienza sia sotto i picchi del caldo estivo sia in ambienti freddi invernali non termoregolati, garantendo l'erogazione costante degli 8 kW richiesti dal Sunny Island in modalità di spunto.

Guida al Settaggio dei Parametri e Vincoli Tecnici

Per i professionisti abilitati ai sensi del DM 37/08 che si occupano della messa in servizio, la configurazione software richiede tre passaggi chiave:

1. La Regola di Potenza 1:1

In modalità isola (Linea B), la potenza nominale AC dell'inverter non deve mai superare la potenza continuativa del Sunny Island. Se l'inverter fosse sovradimensionato, una disconnessione improvvisa dei carichi della casa causerebbe una sovraesposizione di corrente distruttiva verso le batterie prima che il Sunny Island riesca a modulare la produzione.

2. Controllo P(f) tramite Frequency Shifting

Quando l'ATS è sulla Linea B e le batterie sono cariche, il Sunny Island usa la variazione di frequenza per regolare dell'inverter. Lato SMA, i parametri FctHza e FctHzb devono essere coordinati con l'inverter SolarEdge (tramite SetApp con profilo Advanced/Microgrid):

• A 50.0 Hz: Produzione solare al 100%.
• Tra 50.2 Hz e 51.5 Hz: Riduzione lineare automatica della potenza erogata dal SolarEdge (Power Derating).
• Sopra i 51.5 Hz: Spegnimento di sicurezza del SolarEdge.

3. Configurazione del Relè Multifunzione

Nell'interfaccia web del Sunny Island, sotto il menu Relè multifunzione > MFR1, impostare il valore su SocCtrl (Controllo basato sullo stato di carica):

• SocSwithOn (Eccitazione): 100% (Passaggio in Isola solo a carica ultimata).
• SocSwithOff (Rilascio): 25% (Ritorno automatico in rete per preservare l'accumulo).

Verifiche di Sicurezza e Dichiarazione di Conformità (DiCo)

Da un punto di vista normativo (CEI 64-8), il progettista e l'installatore devono curare due aspetti fondamentali:

Lo Schema di Terra TN-S in Isola

Quando l'ATS scollega la rete pubblica, il neutro del distributore viene interrotto. Il sistema diventa fluttuante (schema IT), impedendo ai differenziali di casa di rilevare un guasto a terra. È obbligatorio sfruttare i contatti ausiliari del commutatore Siemens inserito nel quadro QSC8 per collegare a terra il neutro dell'uscita del Sunny Island esclusivamente quando si attiva la Linea B.

Gestione Burocratica Italiana

Nella pratica di connessione da presentare sul portale del distributore di rete, deve essere censito ed allegato esclusivamente l'inverter con la sua certificazione CEI 0-21. Il Sunny Island opera a tutti gli effetti come un UPS o un gruppo elettrogeno fisso d'emergenza non in parallelo. Nella Dichiarazione di Conformità (DiCo) finale, la presenza del quadro ATS certificato con interblocco meccanico ed elettrico giustifica legalmente la conformità dell'intera opera d'arte.

Schema di Terra e Commutazione del Neutro (NIBT 5.5.1)

In Svizzera la rete di distribuzione è quasi ovunque in schema TN-C (fino al raccordo d'allacciamento) e si trasforma in TN-S all'interno dell'edificio.

• Quando lo SKU QSC8 commuta sul Sunny Island, il polo del Neutro della rete pubblica deve essere interrotto insieme alle fasi per evitare di inviare correnti di ritorno sulla rete del GRD.
• Il quadro QSC8 deve attivare un ponte di messa a terra locale per il Neutro dell'inverter SMA solo in modalità isola. Questo garantisce il mantenimento dello schema TN-S locale, permettendo ai salvavita (RCD) della casa di scattare correttamente in caso di guasto.

Dispositivo di Sezionamento Sicuro

Il commutatore Siemens da 40A contenuto nel quadro QSC8 adempie perfettamente alla richiesta svizzera di un sezionamento visibile o meccanicamente interbloccato. Il gestore di rete svizzero deve avere la certezza matematica che il Sunny Island non possa mai alimentare la rete di quartiere durante un lavoro di manutenzione sulla linea aerea o in cabina.

4. Impostazioni Software per la Svizzera

Finché l'ATS è sulla Linea A (Rete) per permettere al SolarEdge di cedere l'energia e al Sunny Island di caricare le batterie NFPP H2W con il solo surplus solare:

• Profilo di Rete: Tramite SetApp, non userai più il profilo italiano, ma selezionerai il profilo nazionale svizzero (CH - Switzerland), conforme alla norma EN 50549-1 e alle richieste locali.
• Profilo di Rete Sunny Island: Sebbene l'inverter operi solo come "caricabatterie" quando è connesso alla rete, il firmware deve essere impostato sul parametro della norma europea standard o svizzera, mantenendo il P-Limit (Grid Feed-in) a 0 Watt per bloccare la scarica verso la rete.

5. Pratiche Burocratiche in Svizzera (Notifica)

A differenza dell'Italia, dove l'assenza di una certificazione blocca la registrazione dell'intero accumulo, in Svizzera la flessibilità burocratica è maggiore se il sistema è interbloccato galvanicamente:

• IIG / IA (Annuncio di installazione): Prima dell'inizio dei lavori, come perito/installatore devi inoltrare la notifica di allacciamento al gestore di rete locale (es. BKW, Swissgrid, Romande Energie, SES, ewb, ecc.). [1]
• Dichiarazione dell'ATS: Nella domanda di allacciamento per l'accumulo energetico, dovrai allegare lo schema del quadro QSC8, specificando che il Sunny Island opera come "impianto di generazione d'emergenza con commutazione d'esercizio" (Emergency Power Supply con interblocco hardware). Il GRD accetterà il Sunny Island poiché l'ATS impedisce il parallelo attivo non autorizzato.
• Rapporto di Sicurezza (RaSi): Al termine dei lavori, in quanto installatore autorizzato (con autorizzazione ai sensi dell'art. 7 o 9 OIBT), dovrai eseguire i controlli finali (misura dell'impedenza d'anello, tempo di scatto dei differenziali sia in rete che in isola) e rilasciare il Rapporto di Sicurezza ufficiale.
